Diocesi di Treviso
CAMPANE
Il campanile mostrava segni evidenti di criticità dati dal movimento delle campane evidenziato in più punti della struttura.
Campane:
1 - Do3 diametro cm145, peso kg1950
2 - Re3 diametro cm129, peso kg1300
3 - Mi3 diametro cm114, peso kg900
4 – Fa3 diametro cm107, peso kg730
5 – campana da richiamo
OPERA REALIZZATA
Le operazioni si sono concretizzate con l’analisi del campanile con la vecchia installazione che ha dimostrato tutte le evidenti criticità e le particolarità della struttura del campanile.
Progettata la struttura ideale con un tipo di nodi speciale si è proceduto con lo smontaggio delle campane e della struttura di sostegno dal campanile per il trasporto delle campane e di tutti gli accessori presso la Ns azienda per le operazioni di costruzione della nuova struttura, revisione e restauro degli apparati e pulizia delle campane.
L’intervento ha previsto la progettazione e la verifica strutturale del nuovo castello campanario tramite software ingegneristici specifici.

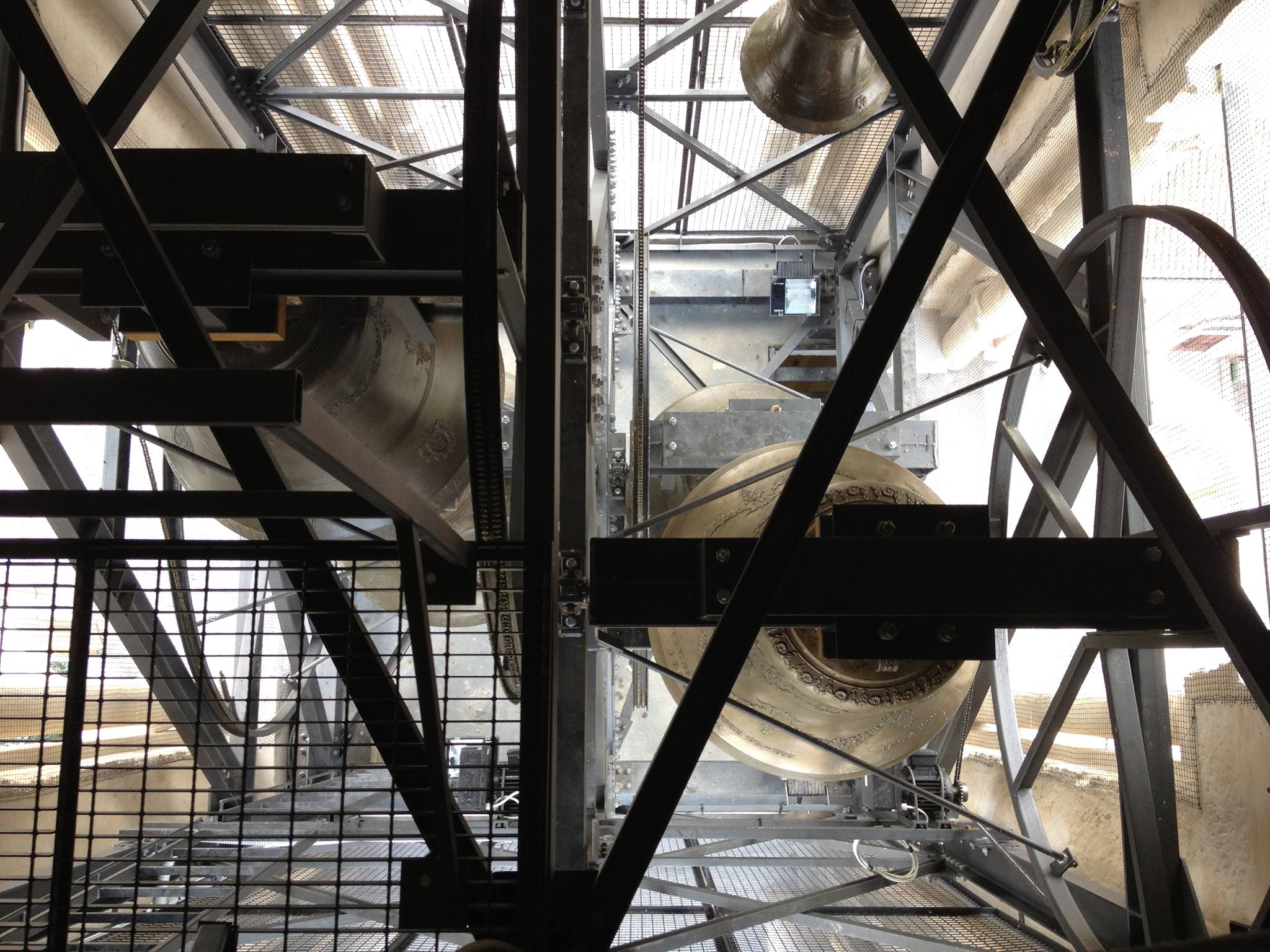

La struttura è stata realizzata di tipo “autoportante” poggiata su speciali smorzatori “antivibranti” o “ammortizzatori”.
Tutta la struttura è stata premontata in officina per le prove e verifiche di corrispondenza tra il modello teorico e la realtà.
La struttura è stata successivamente zincata a caldo secondo normativa ed installata in loco rapidamente vista la totale assenza di inconvenienti dati dallo standard costruttivo.
Sono stati realizzati nuovi ceppi e ruote secondo regola dell’arte per l’ottenimento della perfetta sincronia delle campane.
Le campane sono state pulite su tutta la superfice con tecniche non invasive.
Lavoro rilevante è stato la sostituzione di una maniglia in bronzo di aggancio con una nuova. Lavoro integralmente realizzato presso la Ns officina. Questo tipo di intervento ha garantito la messa in sicurezza della campana e garantisce un perfetto e sicuro aggancio delle maniglie al ceppo.
L’opera ha interessato:
• Smontaggio generale
• Studio struttura e realizzazione modello
• Realizzazione struttura
• Misurazioni e verifiche strutturali sulla struttura premontata in officina
• Zincatura e verniciatura
• Realizzazione maniglia in bronzo e sostituzione tramite saldatura
• Realizzazione nuovi ceppi
• Realizzazione nuove ruote
• Realizzazione nuove meccaniche di aggancio
• Realizzazione nuovi isolatori in legno
• Revisione battagli ed aggiornamento del sistema di aggancio e sicurezza
• Pulizia campane
• Installazione in campanile
