Diocesi di Treviso
ANALISI STRUTTURALE CAMPANILE
NUOVA STRUTTUTURA DI SOSTEGNO CAMPANE
NUOVI CEPPI ED ACCESSORI
PULIZIA ed ACCORDATURA CAMPANE
Campane:
1 - La3 diametro cm84, peso kg330
2 - Si3 diametro cm74, peso kg220
3 - Do#4 diametro cm65, peso kg150
4 – campana da richiamo - precedentemente abbandonata e mai automatizzata ora rimessa in funzione
OPERA REALIZZATA
Le operazioni si sono concretizzate con l’analisi del campanile con la vecchia installazione che ha dimostrato tutte le evidenti criticità e le particolarità della struttura del campanile.
Progettata la struttura ideale con un tipo di nodi speciale si è proceduto con lo smontaggio delle campane e della struttura di sostegno dal campanile per il trasporto delle campane e di tutti gli accessori presso la Ns azienda per le operazioni di costruzione della nuova struttura, revisione e restauro degli apparati e pulizia delle campane.
L’intervento ha previsto la progettazione e la verifica strutturale del nuovo castello campanario tramite software ingegneristici specifici.

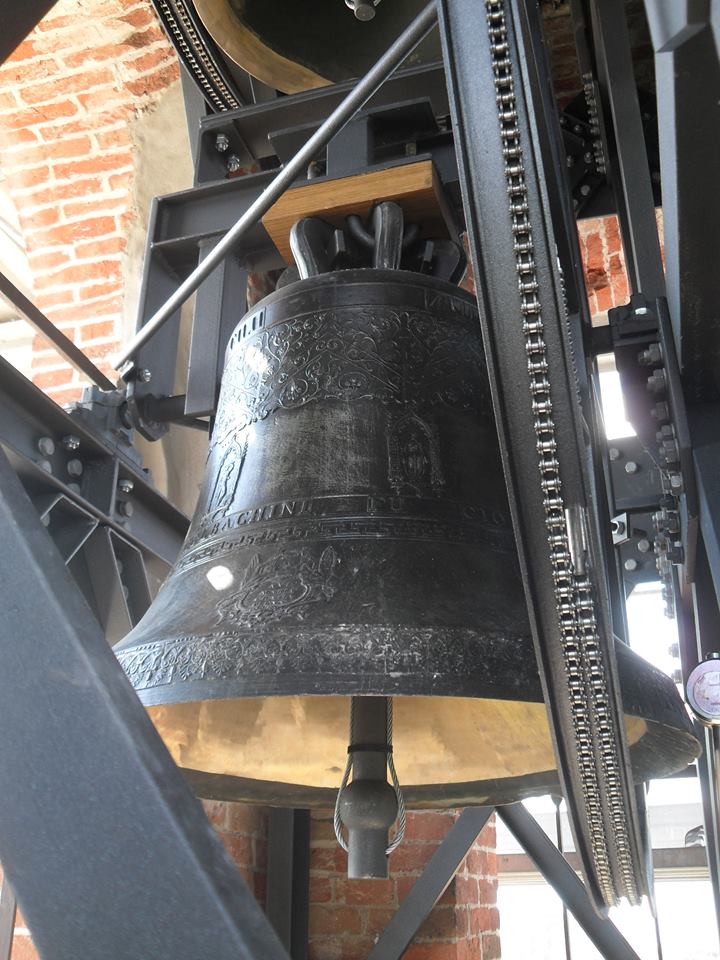

La struttura è stata realizzata di tipo “autoportante” poggiata su speciali smorzatori “antivibranti” o “ammortizzatori”.
Tutta la struttura è stata premontata in officina per le prove e verifiche di corrispondenza tra il modello teorico e la realtà.
La struttura è stata successivamente zincata a caldo e verniciata secondo normativa ed installata in loco rapidamente vista la totale assenza di inconvenienti dati dallo standard costruttivo.
Sono stati realizzati nuovi ceppi e ruote secondo regola dell’arte per l’ottenimento della perfetta sincronia delle campane.
Le campane sono state pulite su tutta la superfice con tecniche non invasive ed accordate per correggere l'armonia del concerto.
L’opera ha interessato:
• Smontaggio generale
• Studio struttura e realizzazione modello
• Realizzazione struttura
• Misurazioni e verifiche strutturali sulla struttura premontata in officina
• Zincatura e verniciatura
• Realizzazione nuovi ceppi
• Realizzazione nuove ruote
• Realizzazione nuove meccaniche di aggancio
• Realizzazione nuovi isolatori in legno
• Revisione battagli ed aggiornamento del sistema di aggancio e sicurezza
• Pulizia campane
• Accordatura campane
• Installazione in campanile
