Il campanile mostrava segni evidenti di criticità dati dal movimento delle campane evidenziato in più punti della struttura.
Campane:
1 – Si2 diametro cm144, peso kg1800
2 – Do#3 diametro cm127, peso kg1150
3 – Re#3 diametro cm113, peso kg860
4 – campana da richiamo
OPERA REALIZZATA
Le operazioni si sono concretizzate con lo smontaggio delle campane e della struttura di sostegno dal campanile per il trasporto delle campane e di tutti gli accessori presso la Ns azienda per le operazioni di costruzione della nuova struttura, revisione e restauro degli apparati e pulizia delle campane.

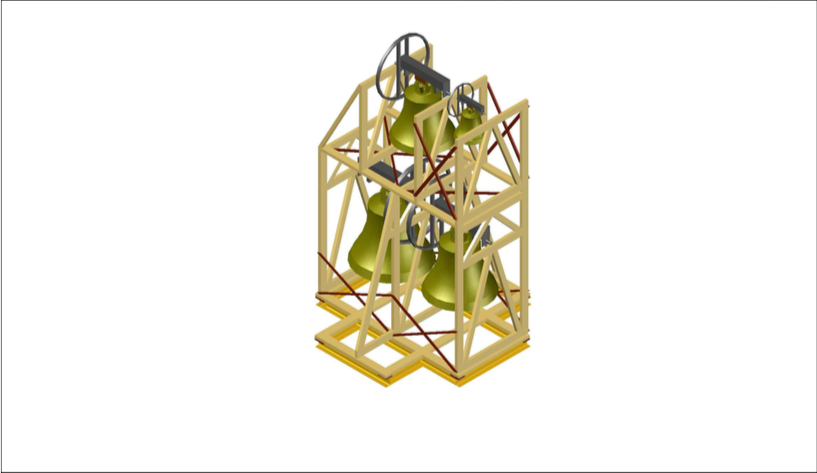

L’intervento ha previsto la progettazione e la verifica strutturale del nuovo castello campanario tramite software ingegneristici specifici.
La struttura è stata realizzata di tipo “autoportante” poggiata su speciali smorzatori “antivibranti” o “ammortizzatori”.
Tutta la struttura è stata premontata in officina per le prove e verifiche di corrispondenza tra il modello teorico e la realtà.
La struttura è stata successivamente zincata a caldo secondo normativa ed installata in loco rapidamente vista la totale assenza di inconvenienti dati dallo standard costruttivo.
Le campane sono state pulite con tecniche non invasive.
Lavoro rilevante è stata la sostituzione di una maniglia di aggancio con una nuova. Lavoro integralmente realizzato presso la Ns officina. Questo tipo di intervento ha garantito la messa in sicurezza della campana e garantisce un perfetto e sicuro aggancio delle maniglie al ceppo.
L’opera ha interessato:
• Smontaggio generale
• Studio struttura e realizzazione modello
• Realizzazione struttura
• Misurazioni e verifiche strutturali sulla struttura premontata in officina
• Zincatura
• Realizzazione maniglia, sostituzione tramite saldatura
• Realizzazione nuovi ceppi
• Realizzazione nuove ruote
• Realizzazione nuove meccaniche di aggancio
• Realizzazione nuovi isolatori in legno
• Revisione battagli ed aggiornamento del sistema di aggancio e sicurezza
• Pulizia campane
• Installazione in campanile
